Descrizione

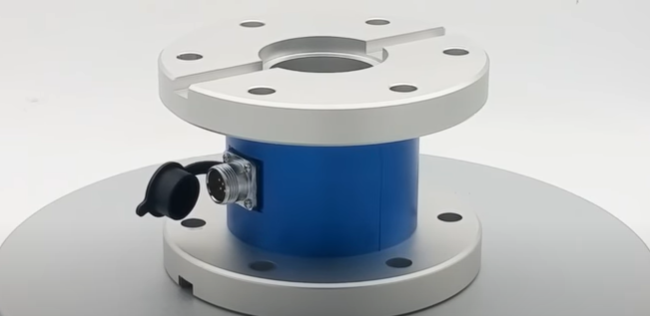

Il sensore di coppia flangiato FT03 è un trasduttore di coppia a reazione per misurare la coppia sia in senso orario che antiorario.
Il modello FT03 utilizza estensimetri a lamina metallica che si interfacciano con il corpo elastico per fornire una non linearità massima dello 0,25% su un ampio campo di misura da 200 Nm fino a 100 kNm.
Il trasduttore di coppia flangiato FT03 è progettato per connettersi con alberi, assi o piastre di montaggio dove è richiesto un azionamento diretto.
Le applicazioni tipiche per questo tipo di trasduttore di torsione sono la misurazione della coppia motrice, applicazioni su banco di prova, calibrazione, prove di fatica, misurazione della torsione, test di attuatori.
- Materiale: Lega di acciaio
- Temperatura di funzionamento: -20 / +60°C
- Protezione: IP62
- Direzione: Orario e Antiorario
I modelli disponibili
| Modello | Capacità | Precisione |
| FT03-200NM | 200 N.m | +/- 0,1% |
| FT03-300NM | 300 N.m | +/- 0,1% |
| FT03-500NM | 500 N.m | +/- 0,1% |
| FT03-1000NM | 1.000 N.m | +/- 0,1% |
| FT03-2000NM | 2.000 N.m | +/- 0,1% |
| FT03-3000NM | 3.000 N.m | +/- 0,1% |
| FT03-5000NM | 5.000 N.m | +/- 0,1% |
| FT03-10000NM | 10.000 N.m | +/- 0,1% |
| FT03-20000NM | 20.000 N.m | +/- 0,2% |
| FT03-30000NM | 30.000 N.m | +/- 0,2% |
| FT03-40000NM | 40.000 N.m | +/- 0,2% |
| FT03-50000NM | 50.000 N.m | +/- 0,2% |
| FT03-60000NM | 60.000 N.m | +/- 0,2% |
| FT03-70000NM | 70.000 N.m | +/- 0,2% |
| FT03-80000NM | 80.000 N.m | +/- 0,2% |
| FT03-90000NM | 90.000 N.m | +/- 0,2% |
| FT03-100000NM | 100.000 N.m | +/- 0,2% |
Applicazioni
- Verifica della coppia di attuatori;
- Banchi prova;
- Prove di fatica;
