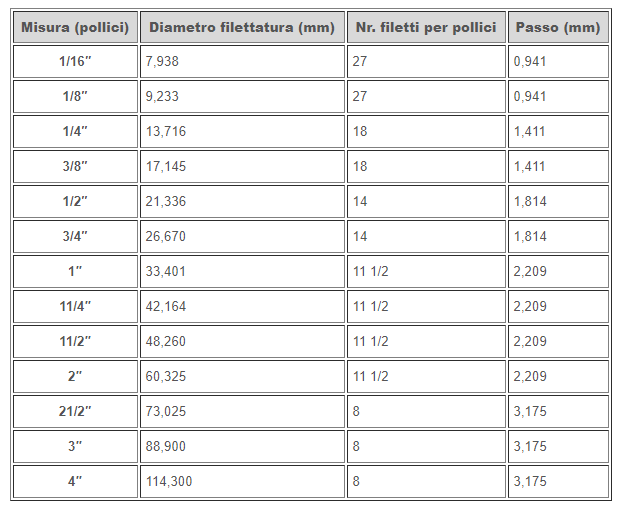

Una semplice tabella per verificare le caratteristiche dimensionali delle filettature NPT.
| Misura (pollici) | Diametro filettatura (mm) | Nr. filetti per pollici | Passo (mm) |
|---|---|---|---|
| 1/16″ | 7,938 | 27 | 0,941 |
| 1/8″ | 9,233 | 27 | 0,941 |
| 1/4″ | 13,716 | 18 | 1,411 |
| 3/8″ | 17,145 | 18 | 1,411 |
| 1/2″ | 21,336 | 14 | 1,814 |
| 3/4″ | 26,670 | 14 | 1,814 |
| 1″ | 33,401 | 11 1/2 | 2,209 |
| 11/4″ | 42,164 | 11 1/2 | 2,209 |
| 11/2″ | 48,260 | 11 1/2 | 2,209 |
| 2″ | 60,325 | 11 1/2 | 2,209 |
| 21/2″ | 73,025 | 8 | 3,175 |
| 3″ | 88,900 | 8 | 3,175 |
| 4″ | 114,300 | 8 | 3,175 |
Le filettature NPT (National Pipe Thread) rappresentano lo standard americano conforme alla normativa ANSI B 1.20.1.
La norma NPT definisce il tipo di filetto e di tenuta ottenuti per contatto e compressione del bordo filettato con il cono femmina.
La filettatura NPT, comunemente utilizzata per acciaio al carbonio e acciaio inossidabile, può essere realizzata anche su materiali quali ottone, fusioni in ghisa o materiali plastici.
La norma presenta come variante la ANSI B1.20.3 che definisce il National Pipe Taper Fuel (NPTF), utilizzata specificatamente nel settore petrolchimico.
Consulta e Scarica la Tabella Delle Filettature NPT Cliccando Qui
