Case Studies

1

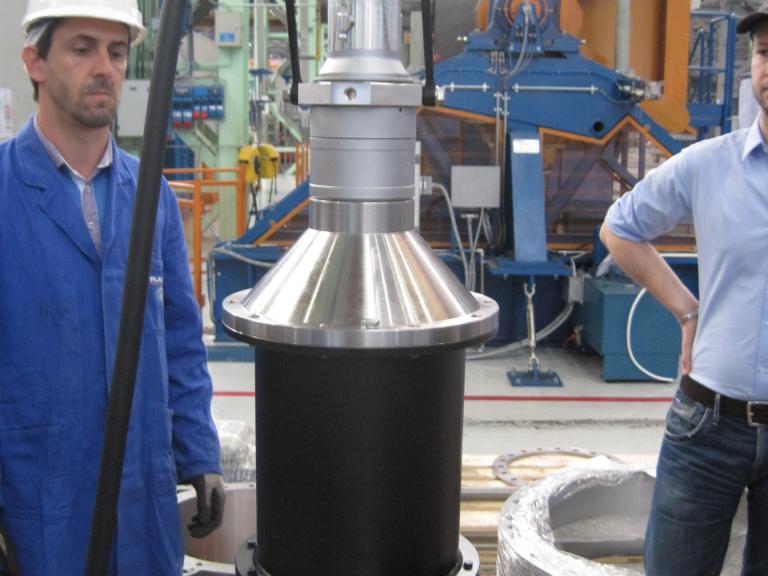

Costruttore di motori marini

Applicazione: Avvitamento concentrico di ghiere
Attrezzatura: Plarad DPM65TSX + bussola speciale interna ed esterna
Note di utilizzo: Il sistema prevede l'utilizzo del TorqueRunner pneumatico in modalità coassiale ossia facendo lavorare la macchina al contrario: il quadro che normalmente gira viene bloccato alla testa dell'albero mediante una flangia; al posto del braccio di reazione viene montata una bussola che si ancora alla ghiera da avvitare.
Potenzialità: Tutti i clienti che avvitano ghiere e necessitano di controllo di coppia

2

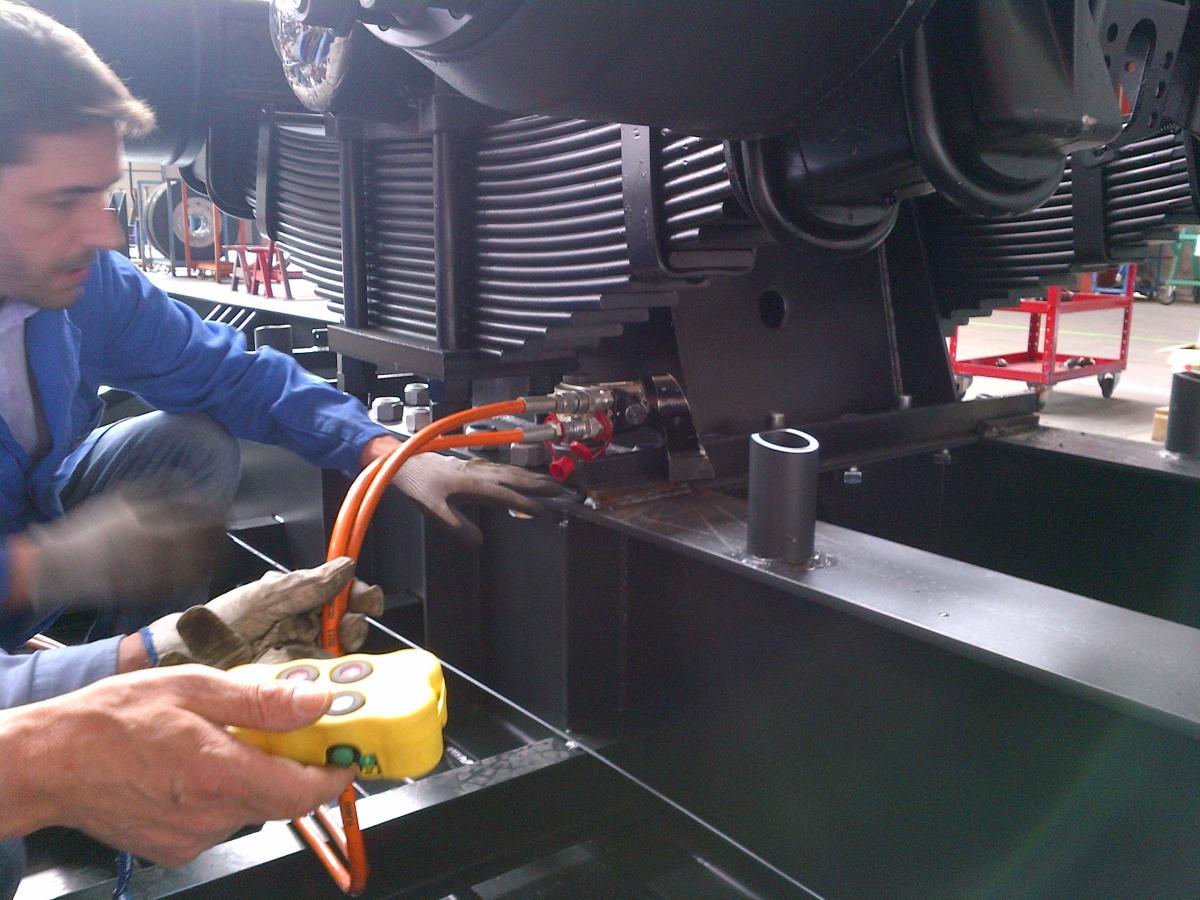

Costruttore rimorchi

Applicazione: Bulloni telaio e balestre
Attrezzatura: Chiave idraulica MX-EC20 + centralina IQ-VAX1
Note di utilizzo: Nel serraggio dei bulloni del telaio e delle balestre è richiesto un controllo della coppia. Inoltre gli spazi ridotti impediscono l'utilizzo di avvitatori tradizionali
Potenzialità: Tutti i produttori di rimorchi e veicoli industriali

3

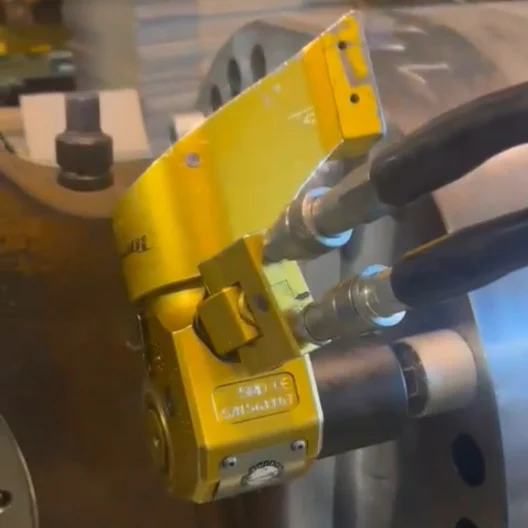

Produttore di cilindri oleodinamici

Applicazione: Serraggio bulloni M42x200 10.9
Attrezzatura: Chiave idraulica 5MD
Note di utilizzo: Il cliente necessitava di una strumentazione dinamometrica a noleggio in grado di raggiungere una coppia di serraggio di 4.500 Nm con dimensioni contenute
Potenzialità: Tutti i produttori di cilindri di medie e grandi dimensioni

4

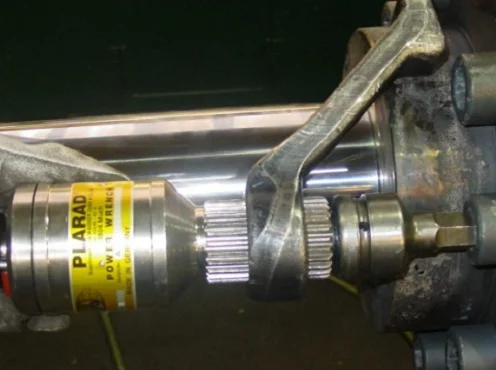

Officina specializzata in revisione cilindri oleodinamici

Applicazione: Smontaggio bulloni con coppia residua superiore a 2500 - 3000 Nm
Attrezzatura: Moltiplicatore di coppia manuale XVR-35
Note di utilizzo: Il cliente aveva bisogno di una strumentazione semplice e maneggevole da utilizzare per lo smontaggio dei bulloni di tenuta della testata dei cilindri da revisionare
Potenzialità: Qualsiasi industria che necessiti di smontare bulloneria per revisioni e manutenzioni

5

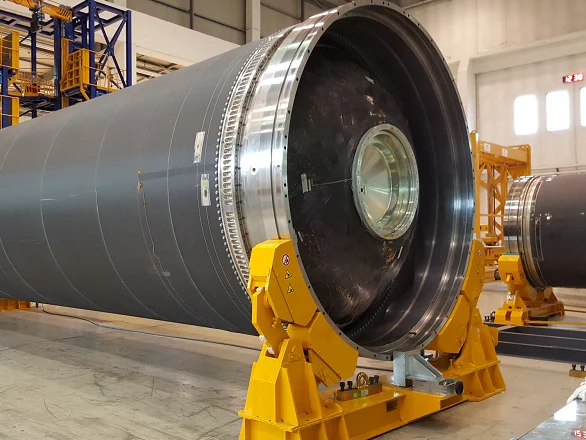

Azienda leader nel settore della propulsione spaziale

Applicazione: Serraggio bulloni di tenuta razzo motore stadio 1
Attrezzatura: Chiavi dinamometriche digitali 2%
Note di utilizzo: Il cliente aveva la necessità di implementare un sistema di avvitamento manuale con innesti a forchetta in grado di mantenere una precisione del 2%
Potenzialità: Applicazioni in cui è richiesta una precisione sui serraggi molto alta

6

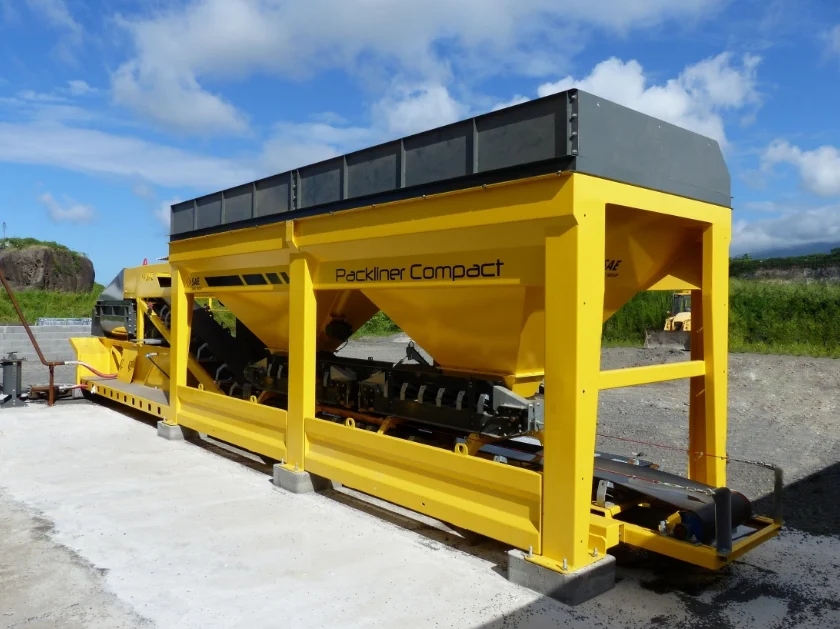

Azienda leader nella produzione di impianti per conglomerati bituminosi

Applicazione: Serraggio denti di triturazione con salvataggio dei dati
Attrezzatura: Avvitatore dinamometrico DE1-20_docu
Note di utilizzo: Il serraggio dei denti di triturazione sui rulli di questo tipo di macchine richiede una buona precisione, il cliente necessitava di una strumentazione automatica veloce
Potenzialità: Stazioni di montaggio in generale dove si necessità implementare l'acquisizione dati

7

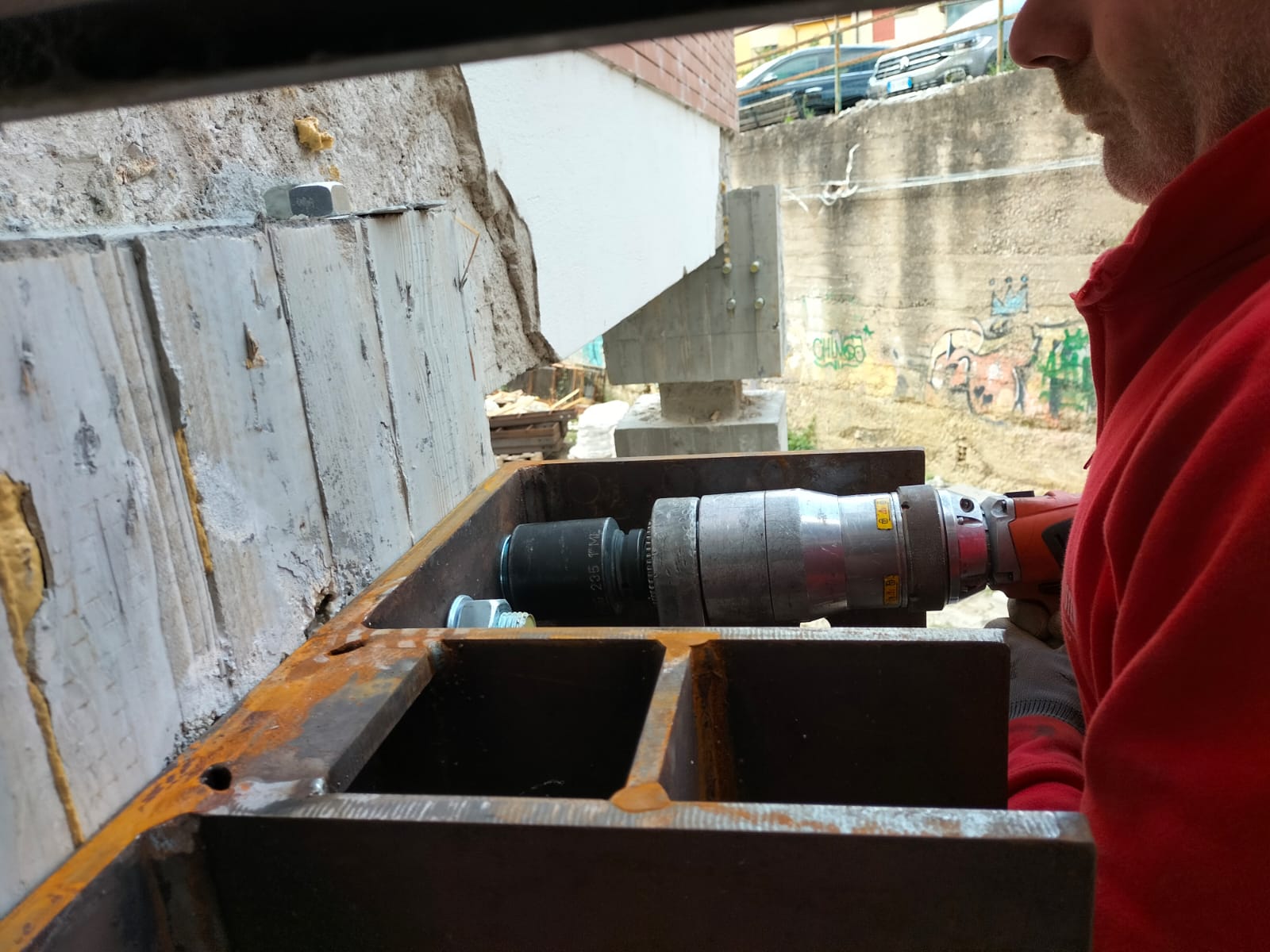

Impresa specializzata in lavori di consolidamento

Applicazione: Adeguamento antisismico di un edificio residenziale
Attrezzatura: Avvitatore dinamometrico a batteria DA2-20
Note di utilizzo: L'applicazione prevedeva l'adeguamento antisismico di un edificio residenziale tramite il montaggio di appositi supporti interconnessi ai pilastri
Potenzialità: Applicazioni da cantiere dove è complicato avere a disposizione la rete elettrica

8

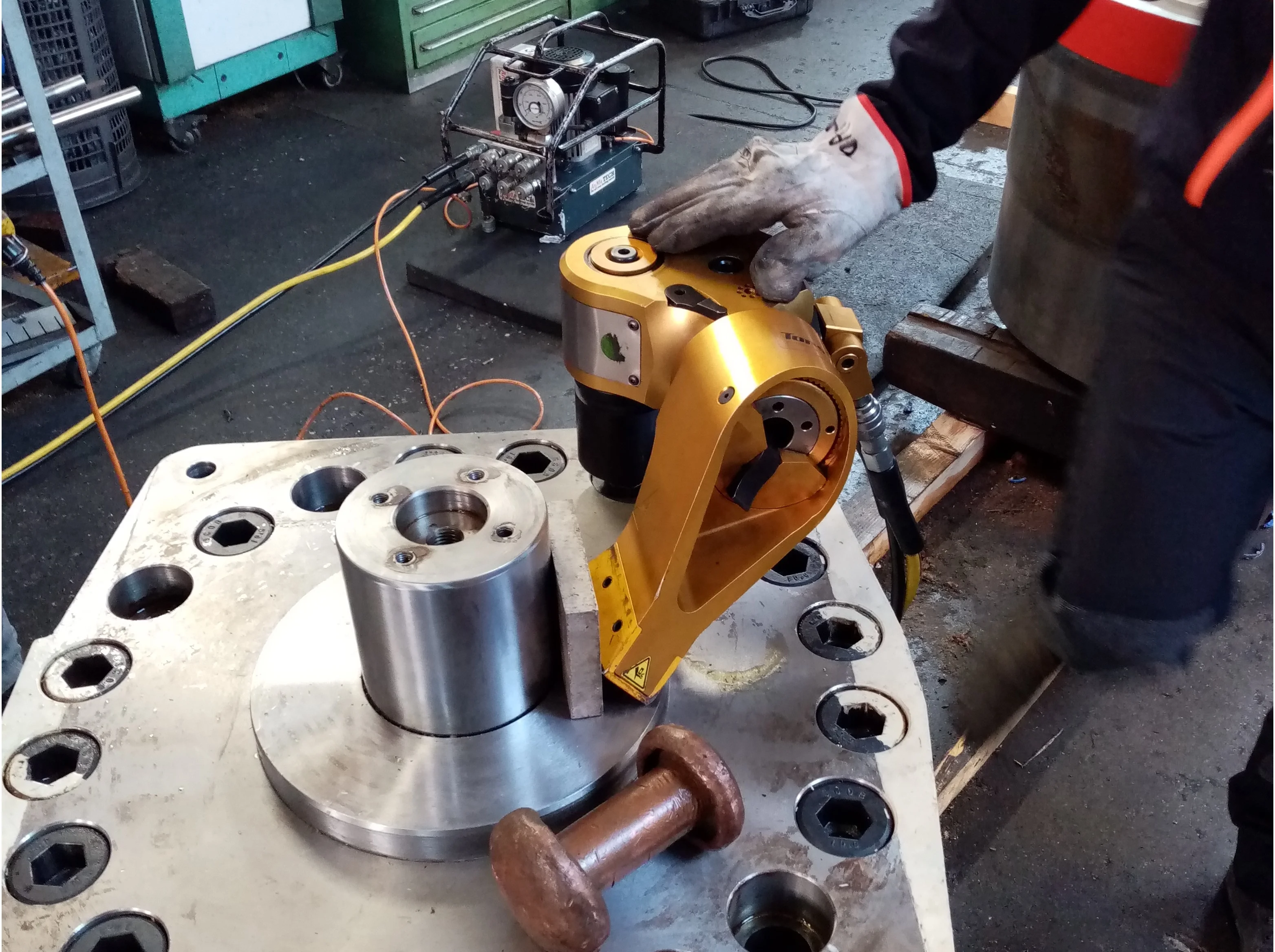

Studio di ingegneria

Applicazione: Revisione capsule idrauliche per utilizzo siderurgico
Attrezzatura: Chiave idraulica 10MD
Note di utilizzo: Il lavoro di revisione di capsule idrauliche per utilizzo siderurgico prevede lo smontaggio e il successivo serraggio a lavoro terminato di una serie di bulloni
Potenzialità: Lavori di manutenzione in cui lo smontaggio e il rimontaggio avvengono in periodi diversi

9

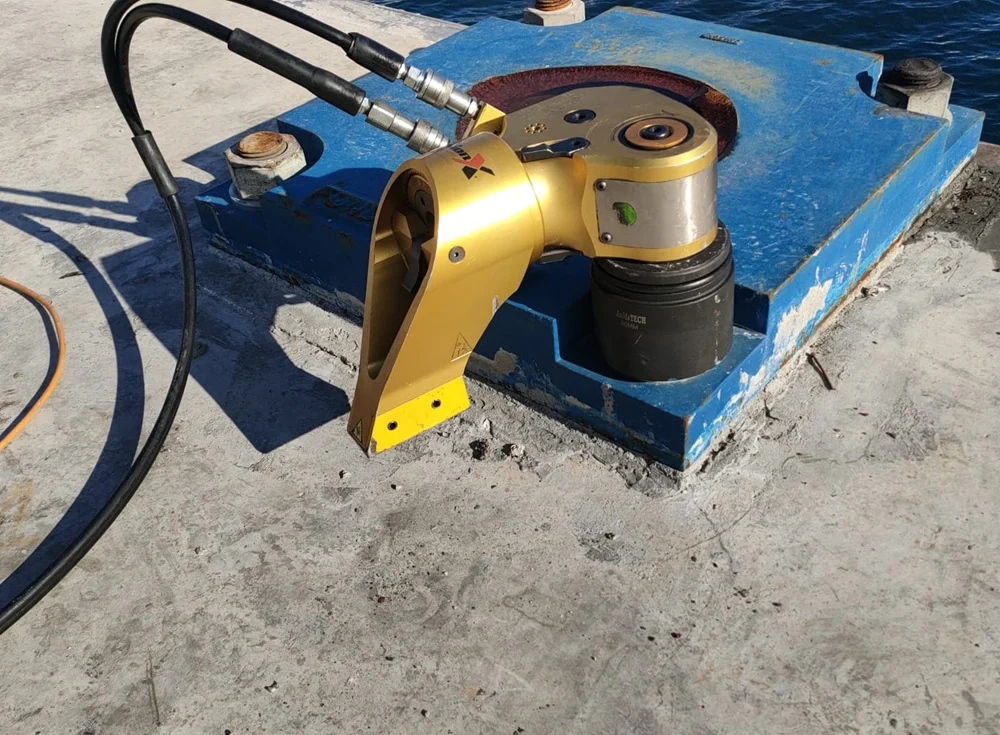

Impresa specializzata in opere specialistiche geotecniche

Applicazione: Montaggio di ormeggi e bitte portuali
Attrezzatura: Chiave idraulica 10MD
Note di utilizzo: L'applicazione prevedeva l'installazione di bitte attraverso il serraggio di dadi esagonali da 90mm ad una coppia di serraggio di 12.000 Nm
Potenzialità: Applicazioni di montaggio ad alta coppia di breve durata con l'obbiettivo di contenere i costi

10

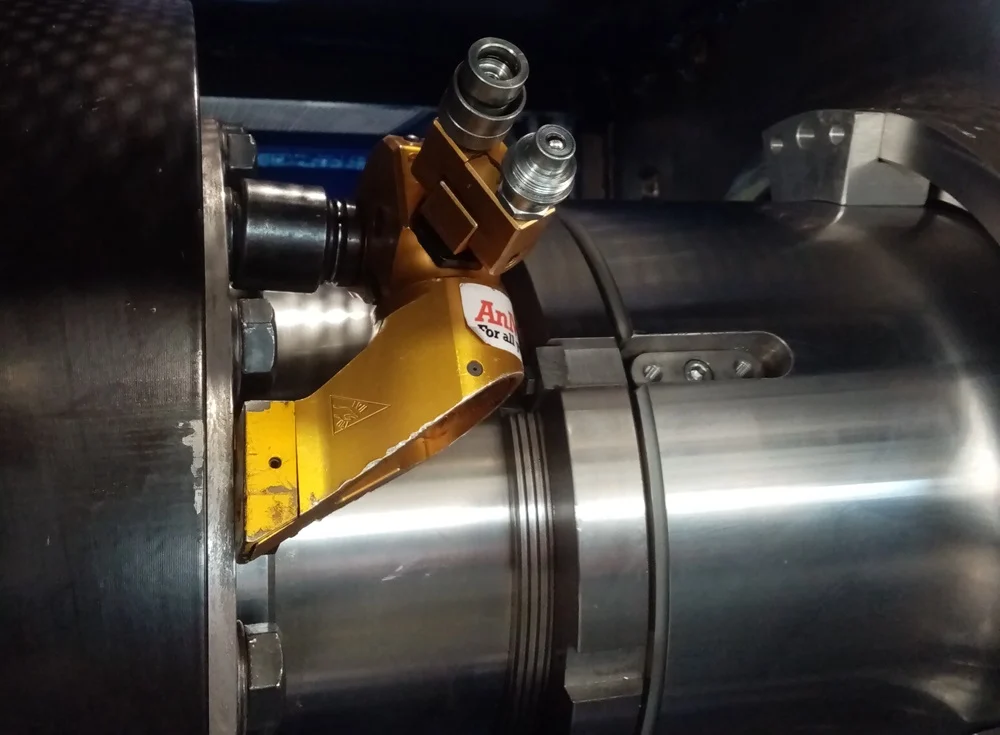

Produzione di impastatrici e miscelatori per i più vari settori di applicazione

Applicazione: Serraggio bulloneria M24
Attrezzatura: Chiave idraulica 1MD
Note di utilizzo: Il cliente ha la necessità di effettuare il serraggio di una serie di bulloni M24 attraverso l'utilizzo di una strumentazione ad alta precisione
Potenzialità: Montaggi industriali in cui gli spazi di manovra a disposizione sono limitati

11

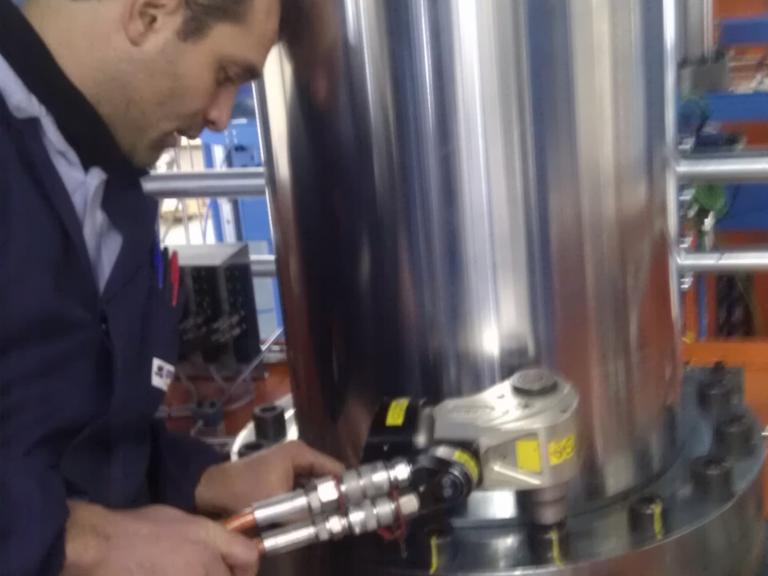

Costruttore presse per linee di produzione lavatrici

Applicazione: Bulloni cilindro pressa
Attrezzatura: Chiave idraulica MX-EC45 + centralina XB1
Note di utilizzo: Il cliente è un costruttore di linee di produzione per lo stampaggio di lamiere per la produzione di elettrodomestici. Il cilindro della pressa presenta viti a brugola
Potenzialità: Tutti i produttori di presse

12

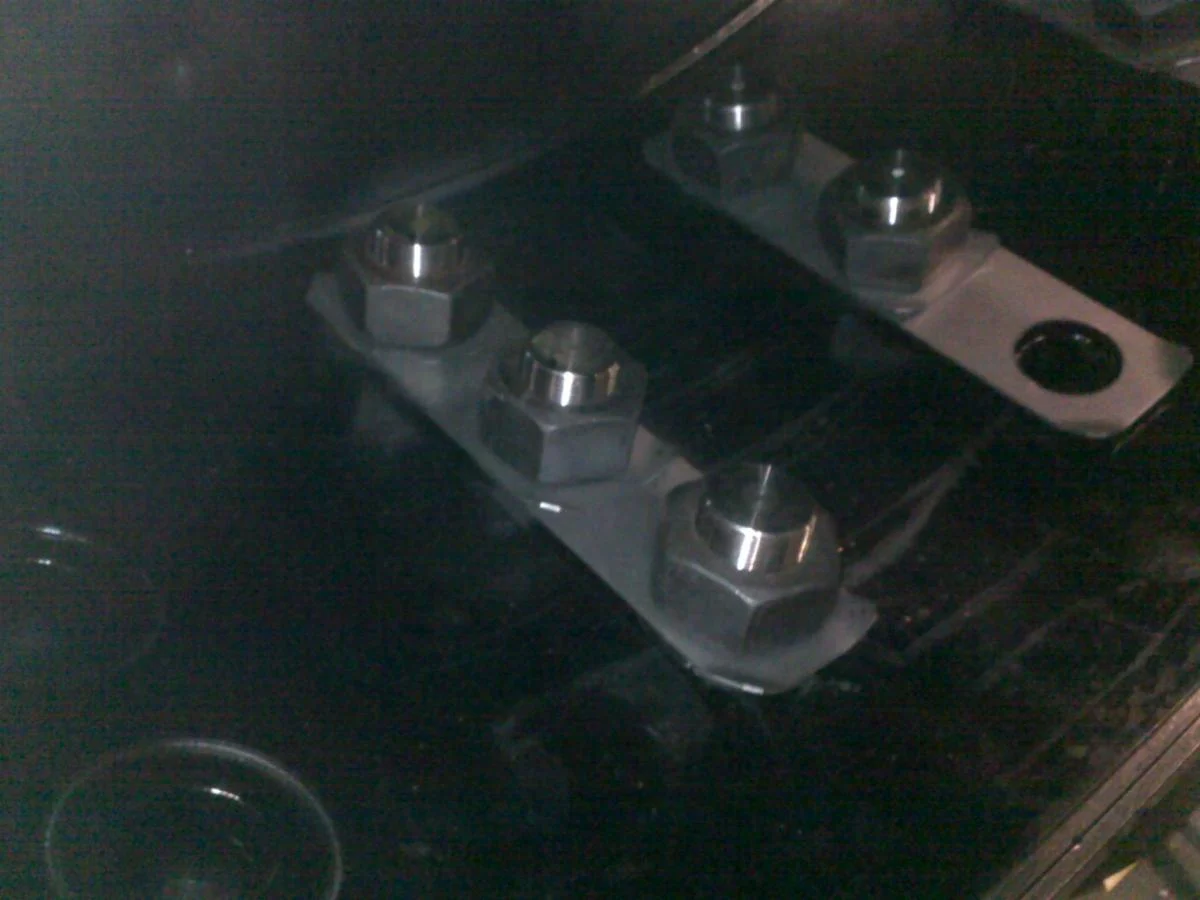

Costruzione motori elettrici di grandi dimensioni

Applicazione: Serraggio dei tiranti M36 che bloccano gli avvolgimenti al rotore
Attrezzatura: Gruppo idraulico IQ-VAX2 + chiave idraulica MX-EC20 (coppia massima 2.100 Nm) con bussola da 55 mm e braccio di reazione standard
Note di utilizzo: Il cliente necessitava di effettuare il serraggio in coppia controllata di tiranti M36 (AF55) con coppia di circa 950Nm
Potenzialità: Tutte le aziende che producono motori di media/grande dimensione. Tutte le aziende che producono trasformatori di media/grande dimensione

13

Produttore di viti

Applicazione: Banco di test per viti K1 e K2 EN14399 da M12 a M36
Attrezzatura: Banco di prova coppia + angolo + precarico
Note di utilizzo: Misurazione realtime di coppia, angolo e precarico. Software di analisi e acquisizione con calcolo dei parametri e generazione del certificato.
Potenzialità: Produttori di elementi di fissaggio strutturali che necessitano certificazione EN14399

14

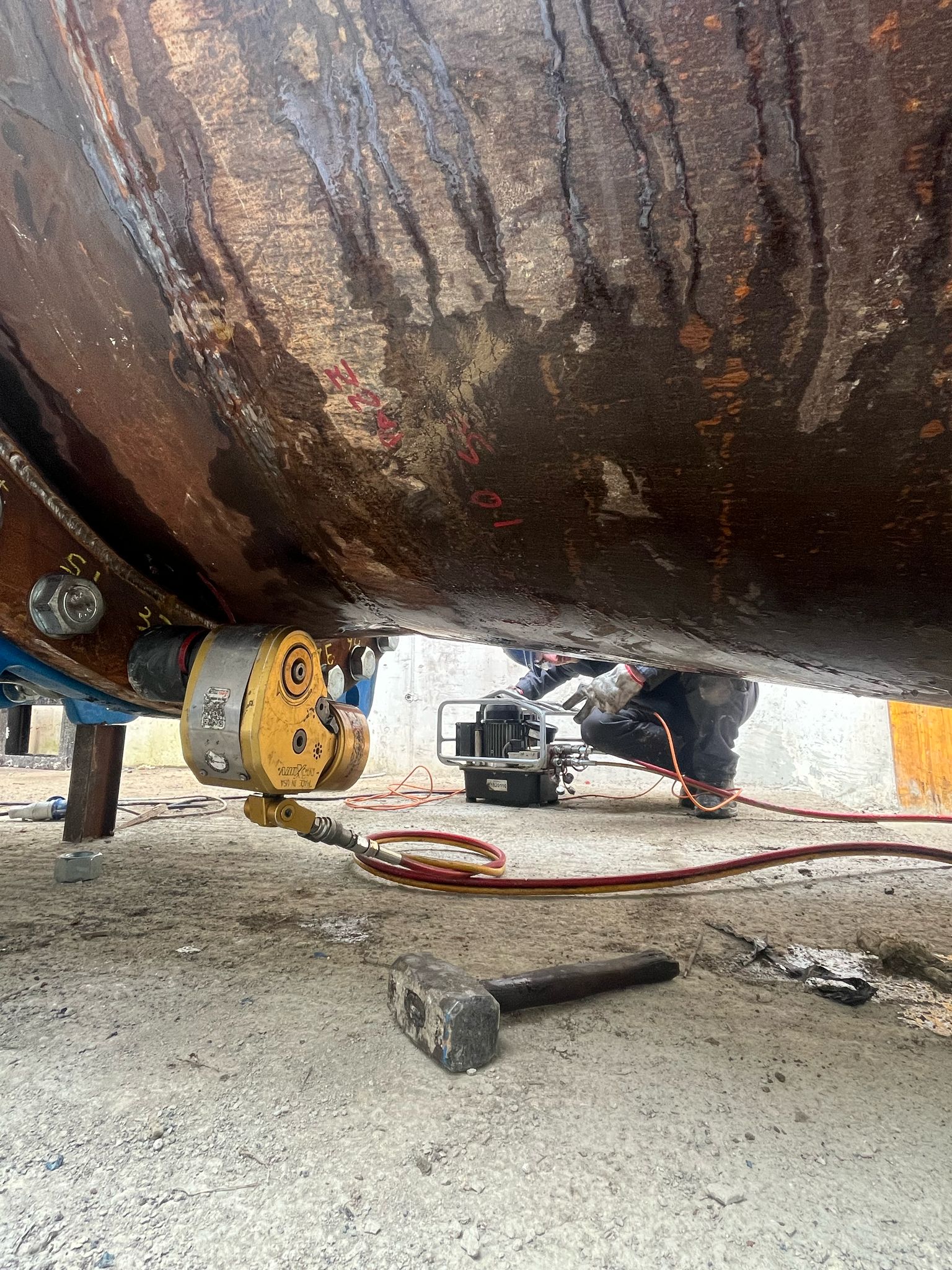

Azienda specializzata in interventi di manutenzione on-site

Applicazione: Intervento manutentivo diga di Montedoglio, Arezzo
Attrezzatura: Chiave idraulica 10MD
Note di utilizzo: L'attività prevedeva un'interruzione acqua alla zona est della Toscana e alla zona ovest Umbra. Le lavorazioni, tra cui il serraggio di diverse flange, sono state effettuate utilizzando la nostra chiave idraulica con attacco quadro 10MD con capacità di 1500 - 15000 Nm.
Potenzialità: Serraggi ad alta coppia in cantiere.

15

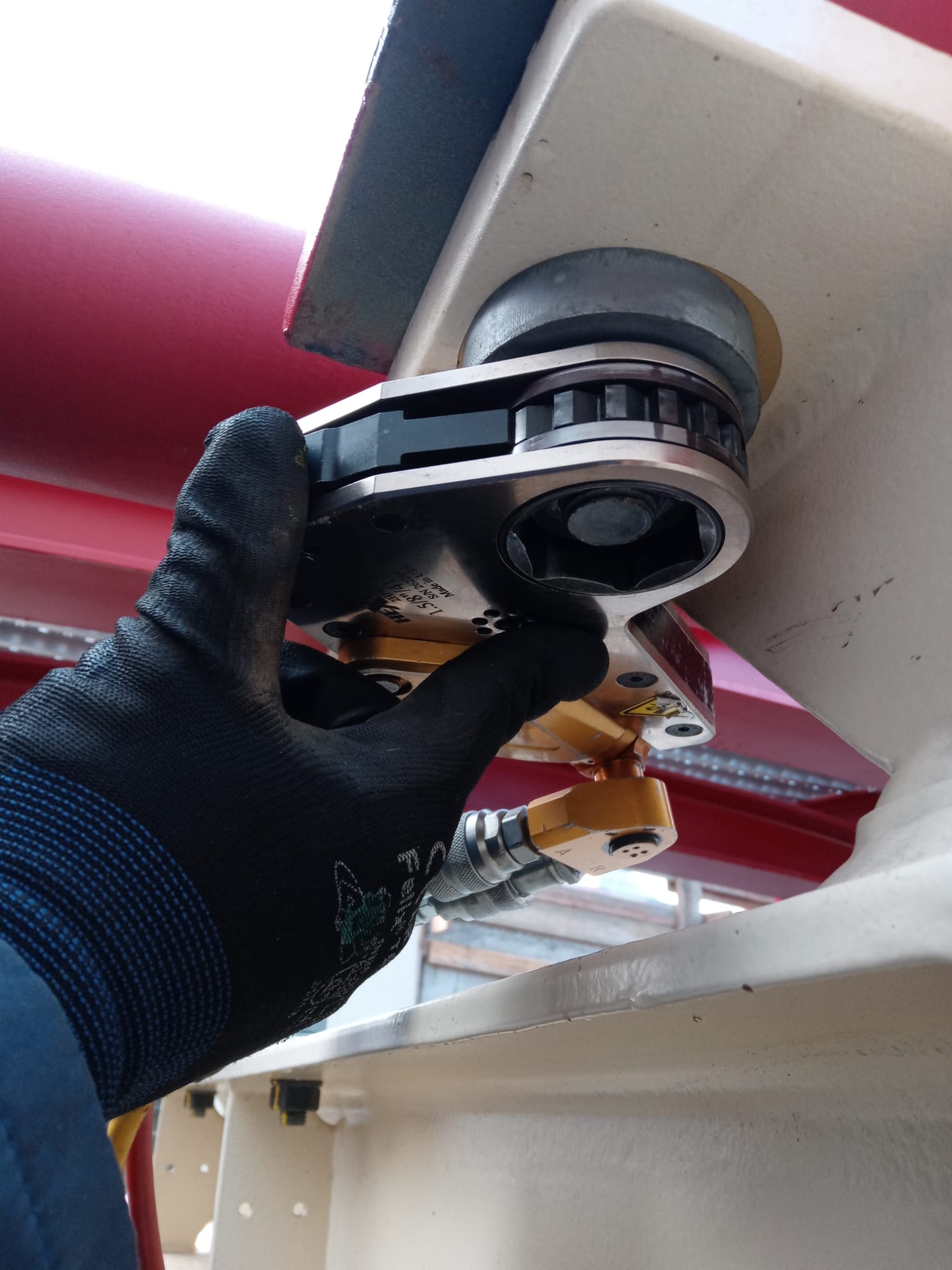

Azienda di montaggi industriali

Applicazione: Montaggio nuova attrazione REVERSUM presso Leolandia
Attrezzatura: Chiave idraulica 2HP esagono passante
Note di utilizzo: Il cliente cercava una soluzione a noleggio per il serraggio di bulloni ad una coppia di 450 Nm con spazi estremamente ridotti, sia assialmente che radialmente (soli 70mm). Oltre a questa problematica si aggiungeva anche una notevole scomodità nel lavorare anche in quota. La notevole compattezza, il peso ridotto e l'incredibile capacità in termini di coppia applicabile fanno delle chiavi idrauliche la soluzione perfetta quando gli spazi sono esigui e le condizioni di lavoro estreme, garantendo sempre alta precisione nei serraggi (+/- 3%).
Potenzialità: Applicazioni dove gli spazi sono estremamente ridotti e le condizioni di lavoro scomode.

16

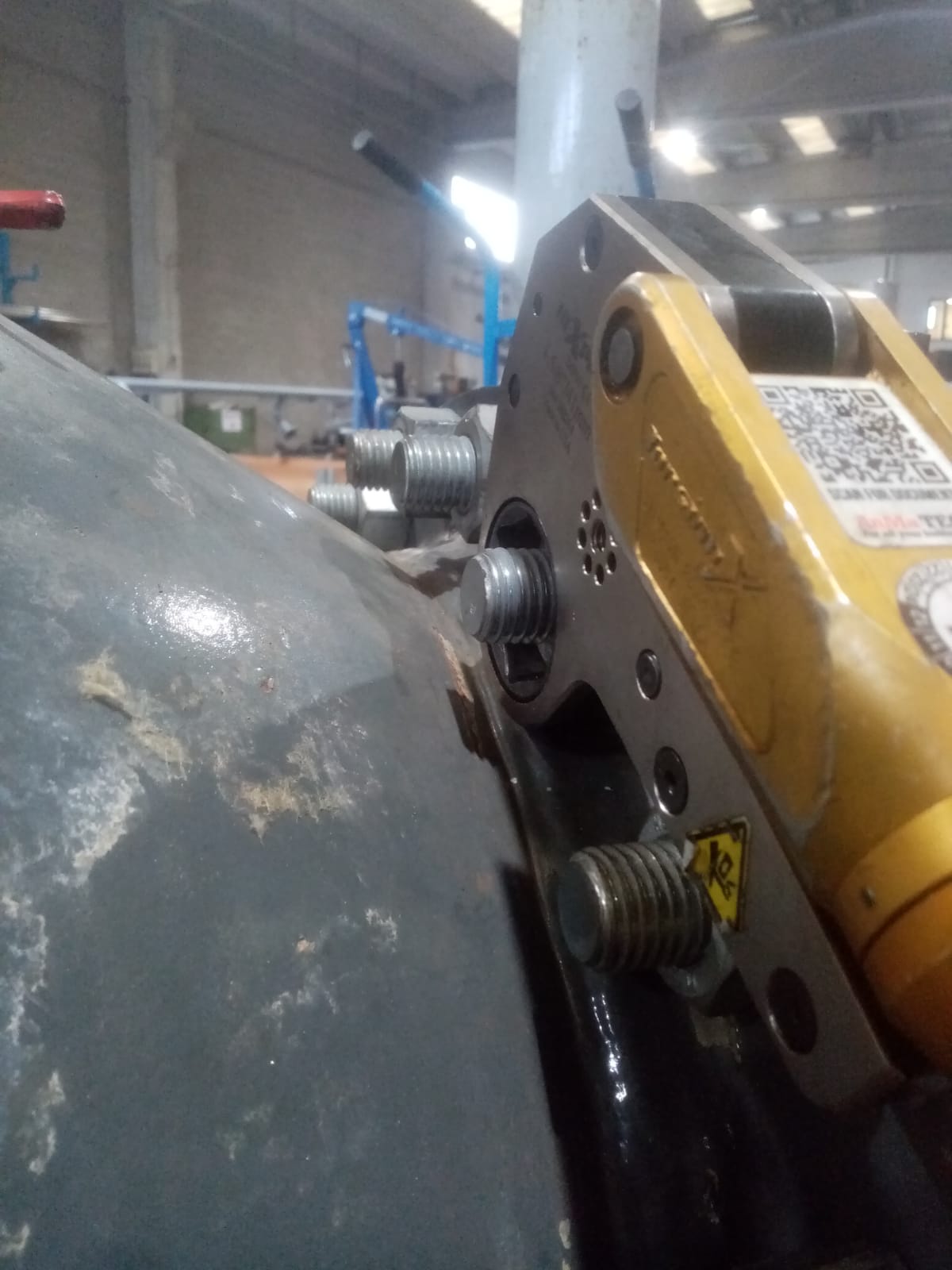

Azienda produttrice di impianti in pressione (skid, caldaie, serbatoi)

Applicazione: Intervento di serraggio bulloni propedeutico a test in pressione
Attrezzatura: Chiave idraulica 2HP esagono passante
Note di utilizzo: L'intervento si è reso necessario per serrare una flangia con guarnizione ad una coppia di serraggio di 1400 Nm. La particolare conformazione del serbatoio non permetteva l'utilizzo di una classica bussola, la chiave 2HP con soli 32mm di spessore ha permesso agli operatori di eseguire la lavorazione senza difficoltà e in sicurezza.
Potenzialità: Tutte le applicazioni in cui gli ingombri lungo l'asse della vite sono limitati e il tirante sporge eccessivamente rispetto al dado.

17

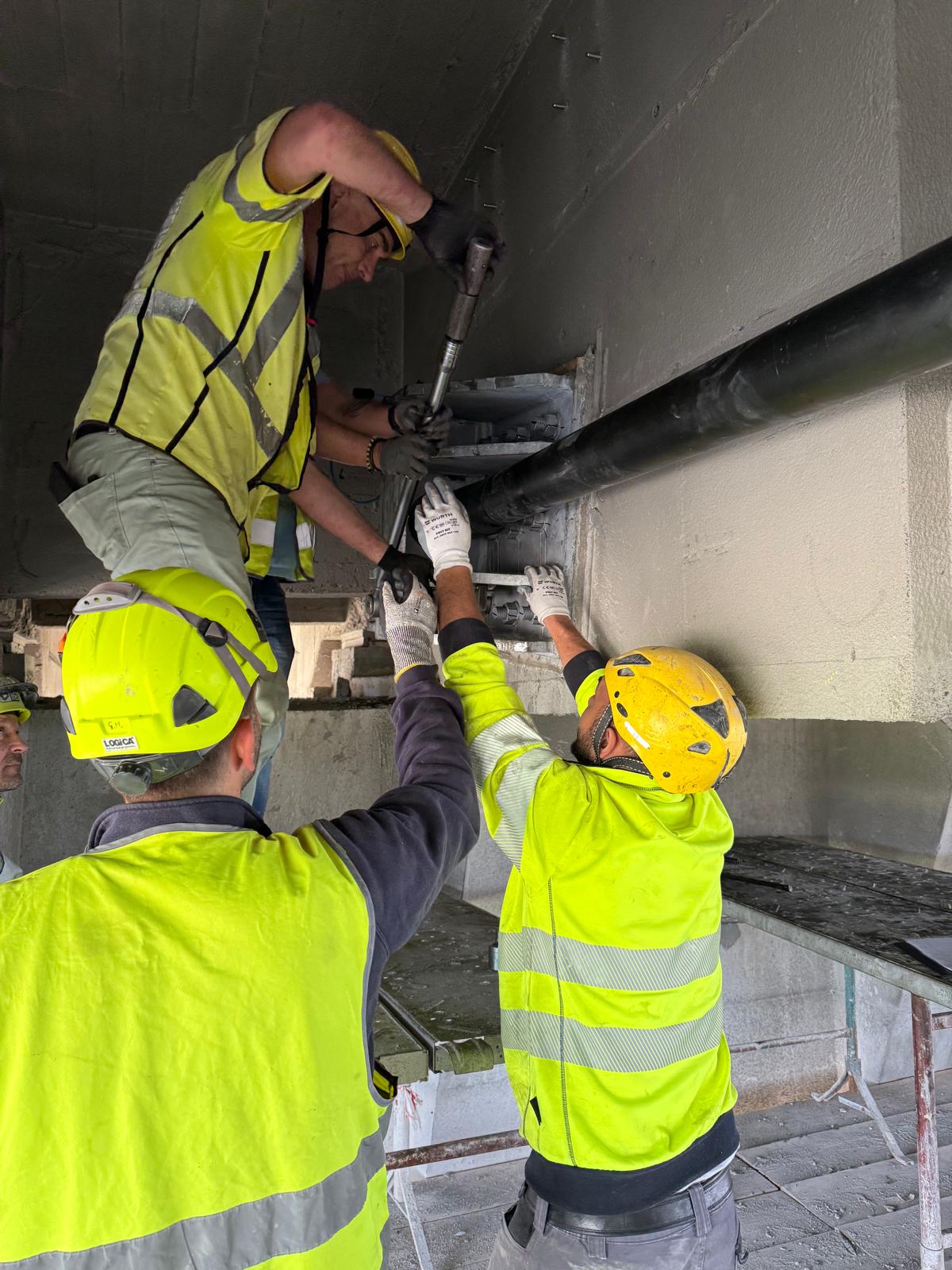

Impresa Edile Specializzata in Grandi Opere

Applicazione: Consolidamento strutturale ponte autostradale
Attrezzatura: Chiave dinamometrica manuale M1500N
Note di utilizzo: A causa degli spazi molto limitati lungo l'asse della vite il cliente ha optato per il noleggio di una chiave dinamometrica con coppia massima di 1500 Nm e bussola allungata per operare anche dove la sporgenza del tirante dal dado era significativa.
Potenzialità: Clienti che operano in spazi ristretti in cantieri o situazioni remote.

Hai un'applicazione simile?
